Mit diesem Befehl kann eine Linie (einzeln oder innerhalb einer Kurve oder Fläche) ausgeklinkt werden.
Nach der Auswahl des Befehls erscheint der Dialog "Kante ausklinken", in dem die gewünschten Ausklinkungsparameter im voraus angegeben wird.
Im weiteren Verlauf wirkt sich die Position aus, an der die Linie identifiziert wurde (diese Position wird »ID-Punkt« genannt). Sie bestimmt, in welche Richtung die Ausklinkung vorgenommen wird.
Der Bezugspunkt der Ausklinkung kann mit der Maus eingegeben werden, indem an eine beliebige Stelle innerhalb der Zeichnung geklickt wird. Von dieser Position wird dann der Abstand gemessen, um den exakten Ausklinkpunkt zu ermitteln. In den meisten Fällen ist es sinnvoll, einen Eckpunkt des Trimmobjektes zu fangen. Dazu wird die Taste UMSCHALT während der Punkteingabe gedrückt gehalten.
Nach der Eingabe des letzten Punkt erscheint ein Dialog, in dem der gewünschten Abstand der Ausklinkung von diesem Punkt angegeben wird.

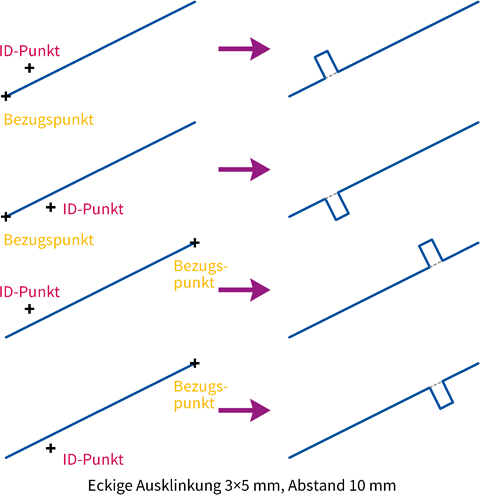

Die Position des ID-Punktes bestimmt, in welche Richtung die Ausklinkung vorgenommen wird. Sie erfolgt immer auf der Seite der Linie, auf der auch der ID-Punkt liegt. Die Lage des Bezugspunkte relativ zum ID-Punkt bestimmt außerdem, in welche Richtung der Abstand gemessen wird (siehe Grafik).
Merken Sie sich am besten eine Grundregel für das Trimmen: Das Objekt ändert sich immer dort, wo es angeklickt wird!
Soll eine Ausklinkung frei innerhalb einer Kante platziert werden, kann dies direkt mit dem Befehl Kante ausklinken > Platzierbar geschehen.
|
