Ecke ausklinken > Eine Ecke (Menü Trimmen) |
www.CAD6.de |
Mit diesem Befehl kann eine Ecke innerhalb einer Kurve oder Fläche ausgeklinkt werden. Es können nur Ecken ausgeklinkt werden, die sich aus zwei Linien zusammensetzen.
Nach der Auswahl des Befehls erscheint der Dialog "Ecke ausklinken", in dem die gewünschten Ausklinkungsparameter im voraus angegeben werden.

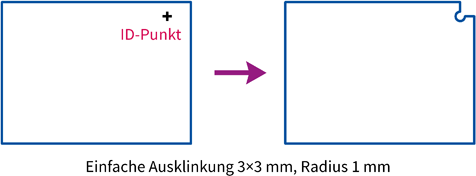

Im weiteren Verlauf wirkt sich die Position aus, an der das Objekt identifiziert wurde (diese Position wird »ID-Punkt« genannt). Sie bestimmt, welches Ecke des Objekte gerundet wird (siehe Grafik).
Merken Sie sich am besten eine Grundregel für das Trimmen: Das Objekt ändert sich immer dort, wo es angeklickt wird!
Sind beide die beiden Linien der "Ecke" parallel, erscheint eine Fehlermeldung.
Soll eine Ecke ausgeklinkt werden, die sich aus zwei einzelnen Linien zusammensetzt, kann dies direkt mit dem Befehl Ecke ausspitzen > Objekt - Objekt geschehen. Alle Ecken einer Kurve bzw. Fläche auf einmal können mit Ecke ausspitzen > Komplett ausgeklinkt werden.
|
