Ecke ausklinken > Komplett (Menü Trimmen)

www.CAD6.de

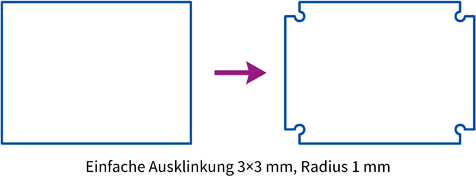

Mit diesem Befehl können alle Ecken innerhalb einer Kurve oder Fläche gleichzeitig ausgeklinkt werden. Es werden nur Ecken ausgeklinkt, die sich aus zwei Linien zusammensetzen.



1.Parameter eingeben

Nach der Auswahl des Befehls erscheint der Dialog "Ecke ausklinken", in dem die gewünschten Ausklinkungsparameter im voraus angegeben werden.



2.Kurve / Fläche identifizieren







Soll eine Ecke ausgeklinkt werden, die sich aus zwei einzelnen Linien zusammensetzt, kann dies direkt mit dem Befehl Ecke ausklinken > Objekt - Objekt geschehen. Eine einzelne Ecke der Kurve bzw. Fläche kann mitEcke ausklinken > Eine Ecke ausgeklinkt werden.
