Ecke fasen > Objekt - Objekt (Menü Trimmen)

Mit diesem Befehl können zwei Linien so getrimmt werden, dass sich eine Ecke bildet, die anschließend gleich gefast wird. Das Ergebnis sind mehrere einzelne, unabhängige Objekte.

Nach der Auswahl des Befehls erscheint ein Dialog, in dem der gewünschte Fasenwinkel und die Fasenlänge im voraus angegeben werden.

Im weiteren Verlauf wirkt sich die Position aus, an der das Objekt identifiziert wurde (diese Position wird »ID-Punkt« genannt). Sie bestimmt, welches Ende dieses Objekts verändert wird. Siehe dazu die Grafiken am Ende dieses Abschnittes.

Im weiteren Verlauf wirkt sich die Position aus, an der das Objekt identifiziert wurde (diese Position wird »ID-Punkt« genannt). Sie bestimmt, welches Ende dieses Objekts verändert wird. Siehe dazu die Grafiken am Ende dieses Abschnittes.

Die Fasenlänge ist der Abstand des Fasenstartpunktes von Schnittpunkt der beiden identifizierten Linien, sie wird auf der zuerst identifizierten Linie aufgetragen.

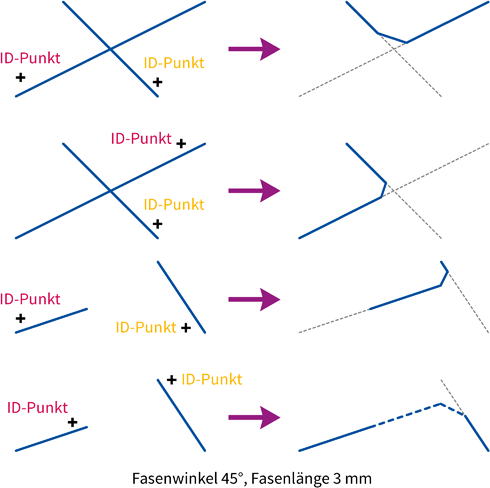

Die Position der beiden ID-Punkte bestimmt, welches Ende der Objekte verändert wird. Es wird jeweils das Ende des Objekts verändert, dessen Endpunkt näher am ID-Punkt liegt. Auf diese Weise kann jede der maximal vier möglichen Ecke erzeugt und gefast werden (siehe Grafik).

Nutzen Sie eine Länge von 0, um die beiden Objekte ohne Fase zu verbinden:

Merken Sie sich am besten eine Grundregel für das Trimmen: Das Objekt ändert sich immer dort, wo es angeklickt wird!

Ist die entsprechende Option gesetzt, werden die Merkmale des zuerst gewählten Objekts auf alle beteiligten Objekte angewendet – also auch auf das zuletzt gewählte Objekt.

Sind beide identifizierten Linien parallel, erscheint eine Fehlermeldung.

Soll eine Ecke innerhalb einer Kurve oder Fläche gefast werden, kann dies direkt mit den Befehlen Ecke fasen > Eine Ecke und Ecke fasen > Komplett geschehen.
