Ecke fasen > Komplett (Menü Trimmen)

Mit diesem Befehl können alle Ecken innerhalb einer Kurve oder Fläche gleichzeitig gefast werden. Es werden nur Ecken gefast, die sich aus zwei Linien zusammensetzen.

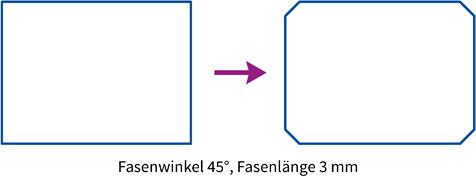

Nach der Auswahl des Befehls erscheint ein Dialog, in dem der gewünschte Fasenwinkel und die Fasenlänge im voraus angegeben werden.

Sofern kein symmetrischer Winkel eingestellt wurde, erscheint nach der Identifikation der Kurve oder Fläche ein Dialog, in den gefragt wird, ob der Winkel bezüglich der ersten oder zweiten Kante gemessen werden soll. Die erste Kante ist dabei das Konturelement, dass in der Laufrichtung vor der identifizierten Ecke liegt, die zweite Kante ist das Konturelement, dass in der Laufrichtung hinter der identifizierten Ecke liegt. Die Laufrichtung eines Objektes können Sie erkennen, wenn Sie bei Verwalten > Zeichnungs-Einstellungen > Bildschirm die Option "Richtungspfeile" setzen.

Soll eine Ecke gefast werden, die sich aus zwei einzelnen Linien zusammensetzt, kann dies direkt mit dem Befehl Ecke fasen > Objekt - Objekt geschehen. Eine einzelne Ecke der Kurve bzw. Fläche kann mit Ecke fasen > Eine Ecke gefast werden.
