Ecke fasen > Eine Ecke (Menü Trimmen)

Mit diesem Befehl kann eine Ecke innerhalb einer Kurve oder Fläche gefast werden. Es können nur Ecken gefast werden, die sich aus zwei Linien zusammensetzen.

Nach der Auswahl des Befehls erscheint ein Dialog, in dem der gewünschte Fasenwinkel und die Fasenlänge im voraus angegeben werden.

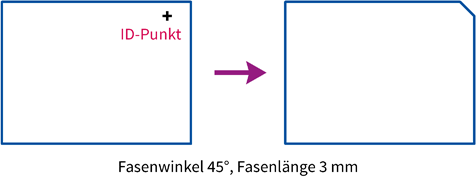

Im weiteren Verlauf wirkt sich die Position aus, an der das Objekt identifiziert wurde (diese Position wird »ID-Punkt« genannt). Sie bestimmt, welches Ecke des Objekte gefast wird (siehe Grafik).

Sofern kein symmetrischer Winkel eingestellt wurde, erscheint nach der Identifikation der Kurve oder Fläche ein Dialog, in den gefragt wird, ob der Winkel bezüglich der ersten oder zweiten Kante gemessen werden soll. Die erste Kante ist dabei das Konturelement, dass in der Laufrichtung vor der identifizierten Ecke liegt, die zweite Kante ist das Konturelement, dass in der Laufrichtung hinter der identifizierten Ecke liegt. Die Laufrichtung eines Objektes können Sie erkennen, wenn Sie bei Verwalten > Zeichnungs-Einstellungen > Bildschirm die Option "Richtungspfeile" setzen.

Merken Sie sich am besten eine Grundregel für das Trimmen: Das Objekt ändert sich immer dort, wo es angeklickt wird!

Sind beide die beiden Linien der "Ecke" parallel, erscheint eine Fehlermeldung.

Soll eine Ecke gefast werden, die sich aus zwei einzelnen Linien zusammensetzt, kann dies direkt mit dem Befehl Ecke fasen > Objekt - Objekt geschehen. Alle Ecken einer Kurve bzw. Fläche auf einmal können mit Ecke fasen > Komplett gefast werden.
