Objekt trimmen > Länge / Radius bis Punkt (Menü Trimmen)

www.CAD6.de

Mit diesem Befehl kann ein existierendes Objekt verändert werden. Handelt es sich um eine Linie, kann die Länge der Linie verändert werden. Handelt es sich hingegen um einen Kreis oder ein Kreisteil, kann der Radius verändert werden. Das Ausmaß der Änderung wird durch eine Punkteingabe bestimmt.



1.Zu trimmendes Objekt identifizieren

Als zu trimmendes Objekt kann jedes Standardobjekt identifiziert werden. Standardobjekte sind in diesem Fall Linien, Kreise und Kreisteile. Die Objekte werden immer als Ganzes behandelt, Sektoren und Segmente werden wie Bögen behandelt.



Das identifizierte Objekt wird im weiteren »Trimmobjekt« genannt.



Die Position, an der die Linie identifiziert wurde (diese Position wird »ID-Punkt« genannt), wirkt sich im weiteren Verlauf aus. Sie bestimmt, welches Ende der Linie verschoben werden soll. Siehe dazu die Grafiken am Ende dieses Abschnittes.



Ist das Trimmobjekt eine Linie, erscheint eine Gerade in Verlängerung der Linie. Sie wird »Referenzgerade« genannt und kann genutzt werden, um ihre Schnittpunkte mit anderen Objekten zu fangen.



2.Punkt eingeben

Der Punkt, bis zu dem die Länge bzw. der Radius verändert werden soll, kann mit der Maus eingegeben werden, indem an eine beliebige Stelle innerhalb der Zeichnung geklickt wird. In den meisten Fällen ist es sinnvoll, einen Schnittpunkt des Trimmobjektes oder der Referenzgeraden mit anderen Objekten zu fangen. Dazu wird die Taste UMSCHALT während der Punkteingabe gedrückt gehalten.

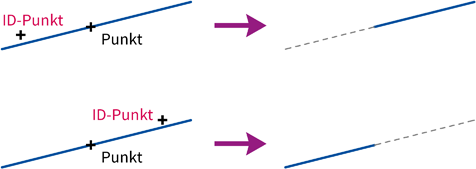

Nach der Eingabe des Punktes wird das Trimmobjekt getrimmt. Ist das Trimmobjekt eine Linie, wird jeweils der Endpunkt der Linie bewegt, der am nahesten am ID-Punkt liegt (siehe Grafik).





Merken Sie sich am besten eine Grundregel für das Trimmen: Das Objekt ändert sich immer dort, wo es angeklickt wird!



Soll ein Nicht-Standardobjekt getrimmt werden (z.B. eine Kurve oder eine Fläche), muss dieses zuvor mit dem Befehl Objekt trimmen > Komplett zerlegen in seine Grundelemente zerlegt werden. Diese können dann getrimmt werden.
