Tangente > Objekt - Punkt - Endpunkte (Menü Zeichnen)

Mit diesem Befehl wird eine Linie erzeugt, die auf einer Geraden liegt, die durch einen gegebenen Punkt verläuft und einen Kreis oder eine Ellipse tangiert.

Als Bezugsobjekt kann jeder Kreis und jede Ellipse identifiziert werden, der bzw. die einzeln oder innerhalb eines vorhandenen Objektes existiert. Dies kann auch der Bogen eines Ellipsensegments oder ein Kreisbogen innerhalb einer Fläche sein.

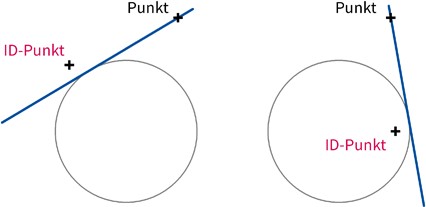

Die Position, an der das (Teil-)Objekt identifiziert wurde (diese Position wird »ID-Punkt« genannt), wirkt sich im weiteren Verlauf aus. Wird eine vertikale Tangente an einen Kreis oder eine Ellipse gelegt, kann dieses wahlweise links oder rechts geschehen. Es wird nun der Tangentialpunkt als Endpunkt des Linie gewählt, der näher am ID-Punkt liegt (siehe Grafik).

Der Punkt, durch den die Tangente verlaufen soll, kann mit der Maus eingegeben werden, indem an eine beliebige Stelle innerhalb der Zeichnung geklickt wird. Von dieser Position wird dann eine Tangente an das identifizierte Objekt gelegt.

Nach der Eingabe des Punktes erscheint eine Gerade, die durch den Punkt verläuft und das identifizierte (Teil-)Objekt tangiert. Diese Gerade wird im weiteren »Referenzgerade« genannt.

Der Startpunkt der Linie kann mit der Maus eingegeben werden, indem an eine beliebige Stelle innerhalb der Zeichnung geklickt wird. Von dieser Position wird dann ein Lot auf die Referenzgerade gefällt, um den Startpunkt der Linie zu ermitteln.

Der Endpunkt der Linie kann mit der Maus eingegeben werden, indem an eine beliebige Stelle innerhalb der Zeichnung geklickt wird. Von dieser Position wird dann ein Lot auf die Referenzgerade gefällt, um den Endpunkt der Linie zu ermitteln.

Die erzeugte Linie wird der zur Zeit aktiven Ebene zugeordnet. Sie enthält außerdem einen Verweis auf den zur Zeit aktiven Stift.
