Ecke runden > Eine Ecke (Menü Trimmen)

Mit diesem Befehl kann eine Ecke innerhalb einer Kurve oder Fläche mit einem glatt anschließenden Kreisbogen gerundet werden. Es können nur Ecken gerundet werden, die sich aus Linien und/oder Kreisbögen zusammensetzen.

Nach der Auswahl des Befehls erscheint ein Dialog, in dem der gewünschte Rundungsradius im voraus angegeben wird.

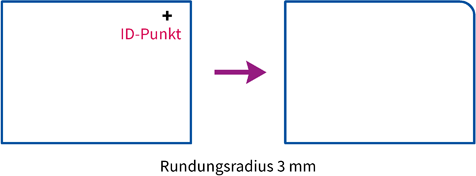

Im weiteren Verlauf wirkt sich die Position aus, an der das Objekt identifiziert wurde (diese Position wird »ID-Punkt« genannt). Sie bestimmt, welches Ecke des Objekte gerundet wird (siehe Grafik).

Merken Sie sich am besten eine Grundregel für das Trimmen: Das Objekt ändert sich immer dort, wo es angeklickt wird!

Sind beide die beiden Linien der "Ecke" parallel, erscheint eine Fehlermeldung.

Soll eine Ecke gerundet werden, die sich aus zwei einzelnen Objekten zusammensetzt, kann dies direkt mit dem Befehl Ecke runden > Objekt - Objekt geschehen. Alle Ecken einer Kurve bzw. Fläche auf einmal können mit Ecke runden > Komplett gerundet werden.
