Erweiterte Angaben > Oberflächen ISO 1302 (Menü Beschriften)

www.CAD6.de

Mit diesem Befehl kann ein Oberflächensymbol nach ISO 1302 erzeugt werden. Nachdem die gewünschten Parameter im Optionsdialog (siehe unten) eingegeben wurden, wird das resultierende Symbol platziert.

1.	Symbolposition eingeben

Die Position des Symbols kann mit der Maus eingegeben werden, indem an eine beliebige Stelle innerhalb der Zeichnung geklickt wird.

Nach der Eingabe des Einsetzpunktes wird das Symbol erzeugt und in die Zeichnung eingesetzt.

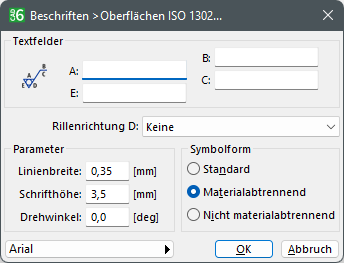

Optionen

Wie erhalte ich Informationen zu diesem Dialog?

Aussehen und Funktionsweise dieses Dialogs hängen davon ab, wie viele Objekte gewählt wurden:

Warum unterscheiden sich Dialoge abhängig von der Anzahl gewählter Objekte?
