Scan-Code > Data Matrix (ECC200) (Menü Beschriften)

 www.CAD6.de

Mit diesem Befehl kann ein Data Matrix Code (ECC200) erzeugt werden. Die Standardgröße ist 1 Millimeter pro Einheit.





Ein solcher Data Matrix-Code wird für GS1 und andere Zwecke eingesetzt.



1.Position eingeben
Die Position des Codes kann mit der Maus eingegeben werden, indem an eine beliebige Stelle innerhalb der Zeichnung geklickt wird.

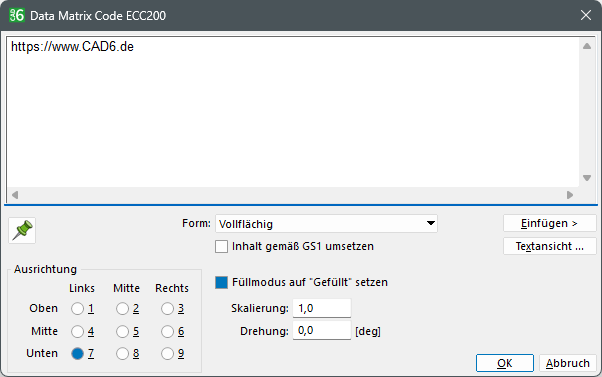

Nach der Eingabe der Position erscheint ein Dialog zum Eingeben des zu kodierenden Textes und Einstellen der Optionen.



Wenn die Option "Inhalt gemäß GS1 umsetzen" aktiv ist, können Sie den Text in "menschenlesbarer Form" mit DBs eingeben, also beispielsweise (01)04012345678905(15)271231(3103)001250. Mehr Information dazu auf folgenden Webseiten: https://www.gs1-germany.de/standards/barcodes-rfid/datenbezeichner-application-identifier/ und https://ref.gs1.org/.



Optionen

Wie erhalte ich Informationen zu diesem Dialog?





Aussehen und Funktionsweise dieses Dialogs hängen davon ab, wie viele Objekte gewählt wurden:

Warum unterscheiden sich Dialoge abhängig von der Anzahl gewählter Objekte?
