Messen > Relativer Winkel (Menü Beschriften)

Mit diesem Befehl kann ein relativer Winkel ermittelt werden, deren Schenkelendpunkte direkt eingegeben werden.

Der Startpunkt der Strecke kann mit der Maus eingegeben werden, indem an eine beliebige Stelle innerhalb der Zeichnung geklickt wird.

Der Endpunkt der Strecke kann mit der Maus eingegeben werden, indem an eine beliebige Stelle innerhalb der Zeichnung geklickt wird.

Der Startpunkt der Strecke kann mit der Maus eingegeben werden, indem an eine beliebige Stelle innerhalb der Zeichnung geklickt wird.

Der Endpunkt der Strecke kann mit der Maus eingegeben werden, indem an eine beliebige Stelle innerhalb der Zeichnung geklickt wird.

Die Position der Maßlinie wird durch einen Punkt bestimmt, durch den sie verlaufen soll. Ist ein bestimmter Abstand vorgegeben, so bestimmt der Punkt die ungefähre Lage der Maßlinien. Dieser Punkt kann mit der Maus eingegeben werden, indem an eine beliebige Stelle innerhalb der Zeichnung geklickt wird. Die Maßlinienposition muss auch dann angegeben werden, wenn die Maßlinie später nicht angezeigt werden soll, da sie u.a. den Winkel bestimmt.

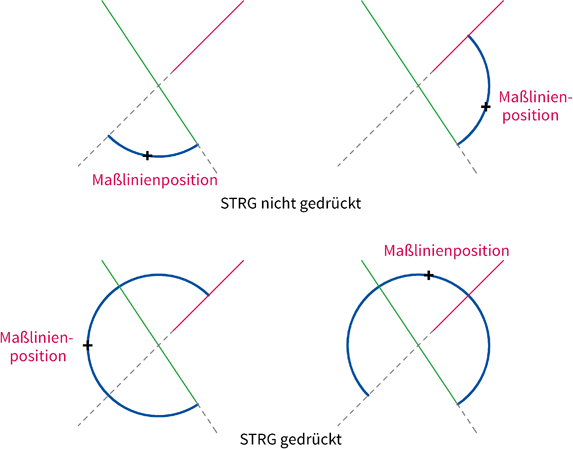

Wird während der Eingabe der Maßlinienposition die Taste STRG gedrückt gehalten, wird der "große" Winkel (über 180°) bemaßt. Ansonsten wird der "kleine" Winkel (unter 180°) bemaßt (siehe Grafik).

Nach der Eingabe des zu ermittelnden Winkels erscheint ein Dialogfenster, in dem der Winkel angezeigt werden.
