Block > Erzeugen, Rahmen - Punkt (Menü Bibliothek)

www.CAD6.de

Mit diesem Befehl kann ein neuer Block erzeugt werden. Neben der Auswahl der Objekte und Instanzen, die den Block bilden sollen, wird ein Bereich angegeben, der die Ausmaße des Blocks bestimmt.



Die Erzeugung von Blöcken mit einem Rahmen ist nötig, wenn diese Blöcke als Schraffurvorlage oder als Schriftzeichen in einer Malz++Kassner CAD6-eigenen Schrift verwendet werden sollen. Zur genauen Beschreibung der Erzeugung von Schriften siehe die Beschreibung der Schrift-Bibliotheken in der CAD6interface (API) Online-Dokumentation in Englisch.



1.Objekte wählen

Es werden die Objekte und Instanzen gewählt, aus denen der neue Block erzeugt werden soll. Dazu werden die gewünschten Objekte angeklickt.



2.Bereich: Eckpunkt 1 eingeben

Der erste Eckpunkt des Blockrahmens kann mit der Maus eingegeben werden, indem an eine beliebige Stelle innerhalb der Zeichnung geklickt wird.



3.Bereich: Eckpunkt 2 eingeben

Der zweite Eckpunkt des Blockrahmens kann mit der Maus eingegeben werden, indem an eine beliebige Stelle innerhalb der Zeichnung geklickt wird.



4.Bezugspunkt eingeben

Die Position des späteren Einsetzpunktes des Blockes kann mit der Maus eingegeben werden, indem an eine beliebige Stelle innerhalb der Zeichnung geklickt wird. Der Einsetzpunkt sollte an eine markante Stelle des Blocks gesetzt werden, z.B. an den Endpunkt einer Linie oder den Eckpunkt eines Rechteckes.



Nach der Eingabe des Einsetzpunktes erscheint der Dialog "Block erzeugen", in dem der Name des neu zu erzeugenden Blockes eingegeben wird. Außerdem können noch einige Parameter eingestellt werden. Nach dem Beenden des Dialogs mit dem Taster "OK" wird der Block erzeugt.



Wurde in den Parametern das Markierungsfeld "Attribute editieren" gesetzt, erscheint der Dialog "Attribute editieren", in dem die lokalen und globalen Attribute des Blockes editiert werden können. Wird dieser Dialog mit dem Taster "Abbruch" beendet, wird der Block trotzdem erzeugt! Es werden lediglich die Änderungen an den Attributen ignoriert.



Zur Anzeige von Attributen innerhalb von Blöcken siehe Attribute.



Wurde in den Parametern das Markierungsfeld "Merkmale editieren" gesetzt, erscheint der Dialog Merkmale editieren, in dem die Merkmale des Blockes editiert werden können. Wird dieser Dialog mit dem Taster "Abbruch" beendet, wird der Block trotzdem erzeugt! Es werden lediglich die Änderungen an den Merkmalen ignoriert.



Blöcke dürfen selbst Instanzen anderer Blöcke und Gruppen enthalten, d.h. geschachtelte Instanzen sind möglich. So ist es z.B. möglich, aus mehreren Blöcken unterschiedlicher Bibliotheken ein größeres Bauteil zusammenzusetzen. Es gibt dabei jedoch zwei Einschränkungen, um eventuelle Probleme zu vermeiden:
•        Innerhalb von externen Blöcken dürfen keine internen Blöcke verwendet werden! Dies würde nämlich dazu führen, dass der externe Block und somit die gesamte Bibliothek von der Zeichnung abhängig wäre, die den internen Block enthält.
•        Die maximale Schachtelungstiefe von Blöcken und Gruppen beträgt 20 Ebenen. Tiefere Verschachtelungen werden zwar zugelassen, jedoch nicht mehr angezeigt. Wird versehentlich ein Ringschluss erzeugt (Block X enthält Instanz von Y, Block Y enthält Instanz von X), entspricht dies einer unendlich großen Schachtelungstiefe, die entsprechenden Blöcke werden somit nicht angezeigt.



Hinweise zu Blöcken für Schraffuren

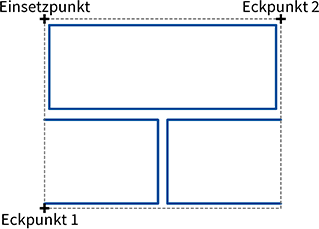

Bei einem Block, der zum Schraffieren genutzt werden soll, sollten die beiden Eckpunkte den umfassenden Rahmen des sich wiederholenden Bereichs definieren, also dessen horizontale und vertikale Ausmaße bestimmen (siehe Grafik).





Der Einsetzpunkt sollte auf dem Rahmen oder innerhalb davon liegen und definiert die Lage des Schraffurblocks relativ zum jeweiligen Schraffurnullpunkt.



Hinweise zu Blöcken für Schriftzeichen

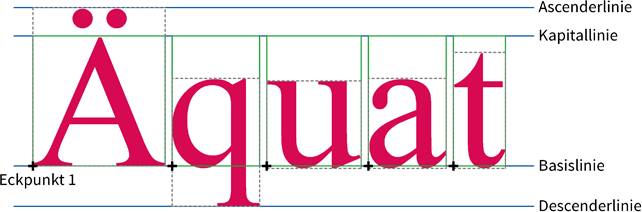

Bei einem Schriftzeichen sollte der erste Eckpunkt die linke Begrenzung des Zeichens auf der Basislinie sein (siehe Grafik). Dieser Punkt muss nicht unbedingt auf dem umfassenden Rahmen des Blocks liegen.

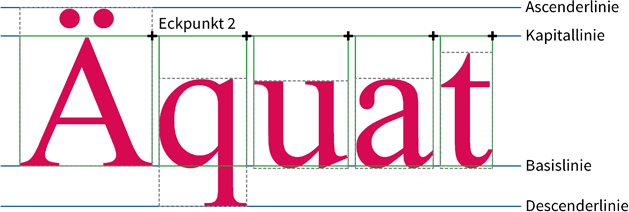

Der zweite Eckpunkt sollte die rechte Begrenzung des Zeichens in der Höhe der Großbuchstaben (Ascentlinie) sein (siehe Grafik). Dieser Punkt muss nicht unbedingt auf dem umfassenden Rahmen des Blocks liegen.





Der Einsetzpunkt sollte identisch mit den ersten Eckpunkt platziert werden (siehe ersten Grafik), in jedem Fall aber auf der Basislinie.
