Hilfskonstruktion Tangente > Winkel - Objekt (Menü Konstruieren)

Mit diesem Befehl wird eine Hilfskonstruktionsendloslinie erzeugt, die einen gegebenen Kreis, Ellipse oder Bézier-Kurve in einem bestimmten Winkel tangiert.

Nach der Auswahl des Befehls erscheint ein Dialog, in dem der gewünschte Winkel im voraus angegeben wird.

Als Bezugsobjekt kann jeder Kreis, jede Ellipse und jede Bézier-Kurve identifiziert werden, der bzw. die einzeln oder innerhalb eines vorhandenen Objektes existiert. Dies kann auch der Bogen eines Ellipsensegmentes oder ein Kreisbogen innerhalb einer Fläche sein.

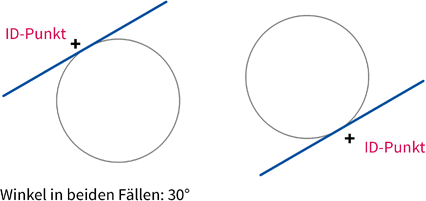

Die Position, an der das (Teil-)Objekt identifiziert wurde (diese Position wird »ID-Punkt« genannt), wirkt sich im weiteren Verlauf aus. Wird eine Tangente in einem bestimmten Winkel an einen Kreis oder eine Ellipse gelegt, kann dieses wahlweise auf zwei Seiten geschehen. Es wird die Tangente gewählt, deren Tangentialpunkt näher am ID-Punkt liegt (siehe Grafik).

Besteht ein Konturabschnitt aus mehreren Bézier-Kurven, muss der ID-Punkt an die jeweilige Bézier-Kurve davon platziert werden, die den gewünschten Tangentialpunkt enthält.
