Erweitertes Zeichnen > Pfeil (Menü Zeichnen)

www.CAD6.de

Mit diesem Befehl wird ein gerader Pfeil erzeugt.

1.	Startpunkt eingeben

Der Startpunkt des Pfeils kann mit der Maus eingegeben werden, indem an eine beliebige Stelle innerhalb der Zeichnung geklickt wird.

1.	Endpunkt eingeben

Der Endpunkt des Pfeils kann mit der Maus eingegeben werden, indem an eine beliebige Stelle innerhalb der Zeichnung geklickt wird.

Ist die Option "Das Ergebnis automatisch in eine Fläche wandeln" nicht aktiv, wird der Pfeil intern als erweitertes Objekt abgelegt. Soll er im weiteren Programmverlauf mit den Befehlen bearbeitet werden, mit denen Flächen bearbeitet werden können, muss das Objekt mit Gestalten > Erweiterte Objekte auflösen aufgelöst werden.

Der erzeugte Pfeil wird der zur Zeit aktiven Ebene zugeordnet. Es enthält außerdem einen Verweis auf den zur Zeit aktiven Stift.

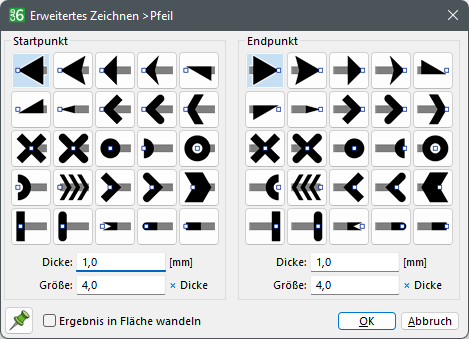

Optionen

Wie erhalte ich Informationen zu diesem Dialog?

Aussehen und Funktionsweise dieses Dialogs hängen davon ab, wie viele Objekte gewählt wurden:

Warum unterscheiden sich Dialoge abhängig von der Anzahl gewählter Objekte?
