Messen > Abstand Objekt - Objekt (Menü Beschriften)

Mit diesem Befehl kann der Abstand zwischen zwei Objekten ermittelt werden.

Als erstes Bezugsobjekt kann jedes Teilobjekt identifiziert werden, das in einem vorhandenen Objekt existiert. Dies kann eine Kante eines Rechteckes oder ein Kreisbogen innerhalb einer Fläche sein. Ellipsen und Ellipsenteile können nicht identifiziert werden.

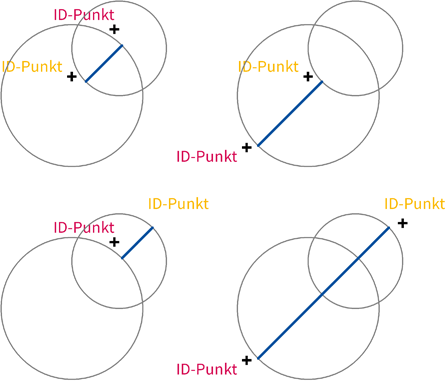

Im Falle der Identifikation eines Kreises oder Kreisteiles wirkt sich im weiteren Verlauf die Position aus, an der das (Teil-)Objekt identifiziert wurde (diese Position wird »ID-Punkt« genannt). Siehe dazu die Grafiken weiter unten.

Als erstes Bezugsobjekt kann jedes Teilobjekt identifiziert werden, das in einem vorhandenen Objekt existiert. Dies kann eine Kante eines Rechteckes oder ein Kreisbogen innerhalb einer Fläche sein. Ellipsen und Ellipsenteile können nicht identifiziert werden.

Im Falle der Identifikation eines Kreises oder Kreisteiles wirkt sich im weiteren Verlauf die Position aus, an der das (Teil-)Objekt identifiziert wurde (diese Position wird »ID-Punkt« genannt). Die beiden ID-Punkte bestimmen, welcher der möglichen Abstände verwendet wird (siehe Grafiken).

Nach der Eingabe des zu ermittelnden Abstandes erscheint ein Dialogfenster, in dem der Abstandswert angezeigt werden.
