Endloslinie > Tangente, horizontal (Menü Temporäre Objekte)

Mit diesem Befehl wird ein temporäres Objekt als Endloslinie erzeugt, die tangential an einem Kreis, einer Ellipse, oder einer Bézier-Kurve vorbeiläuft. "Horizontal" berücksichtigt die aktuelle Ansicht, ist also immer horizontal bezüglich des Bildschirms!

Als Bezugsobjekt kann jeder Kreis, jede Ellipse und jede Bézier-Kurve identifiziert werden, der bzw. die einzeln oder innerhalb eines vorhandenen Objektes existiert. Dies kann auch der Bogen eines Ellipsensegmentes oder ein Kreisbogen innerhalb einer Fläche sein.

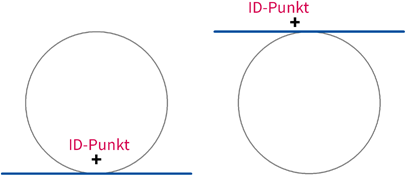

Die Position, an der das (Teil-)Objekt identifiziert wurde (diese Position wird »ID-Punkt« genannt), wirkt sich im weiteren Verlauf aus. Wird eine horizontale Tangente an einen Kreis oder eine Ellipse gelegt, kann dieses wahlweise oben oder unten geschehen. Es wird nun der Tangentialpunkt als Punkt auf der Linie gewählt, der näher am ID-Punkt liegt (siehe Grafik).

Besteht ein Konturabschnitt aus mehreren Bézier-Kurven, muss der ID-Punkt an die jeweilige Bézier-Kurve davon platziert werden, die den gewünschten Tangentialpunkt enthält.
