Hilfskonstruktion Endloslinie > Winkelhalbierende (Menü Konstruieren)

Mit diesem Befehl wird eine Hilfskonstruktionsendloslinie erzeugt, die auf der Winkelhalbierenden zweier Linien beliebiger Art verläuft.

Als erste Bezugslinie kann jede Linie identifiziert werden, die in einem vorhandenen Objekt existiert. Dies kann auch eine Kante eines Rechteckes oder der Schenkel eines Kreissegmentes sein.

Im weiteren Verlauf wirkt sich die Position aus, an der die Linie identifiziert wurde (diese Position wird »ID-Punkt« genannt). Zusammen mit der Position, an der die zweite Linie identifiziert wird, bestimmt sie, welche der beiden möglichen Winkelhalbierenden benutzt werden sollen (siehe unten).

Als zweite Bezugslinie kann jede Linie identifiziert werden, die in einem vorhandenen Objekt existiert. Dies kann auch eine Kante eines Rechteckes oder der Schenkel eines Kreissegmentes sein.

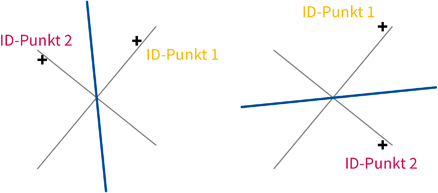

Im weiteren Verlauf wirkt sich die Position aus, an der die Linie identifiziert wurde (diese Position wird »ID-Punkt« genannt). Zusammen mit der Position, an der die erste Linie identifiziert wird, bestimmt sie, welche der beiden möglichen Winkelhalbierenden benutzt werden sollen (siehe Grafik).
