Skala (Bildschirmelemente)

Normalerweise enthält jedes Zeichenfenster eine Skala. Die Skala verläuft am oberen und linken Rand des jeweiligen Zeichenfensters. Sie erfüllt mehrere Zwecke. Vorrangig dient sie der leichten Orientierung bei der Arbeit mit Koordinaten. An ihr kann abgelesen werden, wo sich zur Zeit der Ursprung befindet, und auf welchen Koordinaten sich das Fadenkreuz befindet.

Bei der Arbeit mit mehreren Zeichenfenstern zeigt die Skala außerdem an, welches Zeichenfenster zur Zeit "aktiv" ist. Die Skala des aktiven Fensters wird normal dargestellt, die der nicht aktiven Fenster wird wie ein nicht wählbarer Taster in einer anderen Textfarbe dargestellt. In der linken, oberen Ecke der Skalen wird die Nummer des jeweiligen Fensters angezeigt. Diese Nummer dient zur Orientierung. Ein Zeichenfenster kann aktiviert werden, indem mit der linken Maustaste in seine Skala geklickt wird. Wird mit der rechten Maustaste in die Skala geklickt, erscheint ein Kontextmenü (siehe Zeichenfenster).

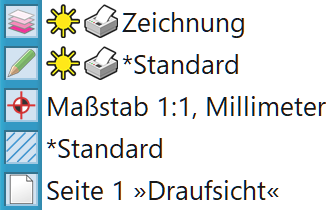

Am unteren Ende der linken Skala werden, falls nicht ausgeschaltet, einige Taster zur direkten Auswahl der Elemente (Ebenen, Stifte, Koordinatensysteme, Schraffuren und Seiten) angezeigt. Ein Klick mit der linken Maustaste auf diese Taster ruft das entsprechende Auswahlmenü auf. Die gleichen Elemente werden eventuell an anderer Stelle des Zeichenfenster ein weiteres Mal dargestellt, nämlich neben den entsprechenden Tastern der Leiste.

Wird die Anzeige der Skalen mit Hilfe des Befehls Optionen > Fenster abgeschaltet, bleibt ein kleines Feld in der linken, oberen Ecke jedes Zeichenfensters erhalten. Dieses Feld zeigt analog zur Skala an, welches Fenster aktiv ist. Die Funktion eines Klicks mit der linken und rechten Maustaste in dieses Feld entspricht der des Klicks in die Skala. In dem kleinen Feld wird die Nummer des jeweiligen Fensters angezeigt. Diese Nummer dient zur Orientierung.
