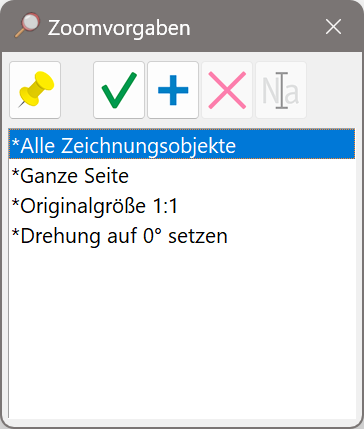

Zoomvorgaben-Fenster (Bildschirmelemente)

Zoomvorgaben werden genutzt, um den aktuellen Zoom (Skalierung und Drehung) zusammen mit der Information, welche Seite aktiv ist, abzuspeichern. Diese Vorgabe kann dann später wieder abgerufen werden.

Zusätzlich zeigt das Fenster einige Standardoptionen zum Einstellen des Zooms.

Mit dem Taster "Pin" können Sie das Fenster permanent sichtbar halten. Der Pin muss dafür eingesteckt (und gelb) sein.

Sie können eine der gespeicherten Zoomvorgaben abrufen, indem Sie den Namen im Fenster anklicken und auf den Taster mit dem grünen Haken klicken. Alternativ können Sie auch einen Doppelklick auf den Namen ausführen. Die gewählte und gespeicherte Zoomvorgabe wird nun ausgeführt. Die aktive Seite wird dabei nur geändert, wenn sich die Zeichnung im Layoutmodus befindet und nicht das Übersichtsfenster aktiv ist.

Ist der Pin nicht eingesteckt, verschwindet das Fenster nach dem Ausführen einer Zoomvorgabe und muss bei Bedarf neu geöffnet werden.

Um eine Zoomvorgabe abzuspeichern, wählen Sie zunächst einen der Zoombefehle des Programms (z.B. Verwalten > Zoom > Ausschnitt) und stellen Sie hiermit den gewünschten Zoombereich und Drehung ein. Klicken Sie nun auf den Taster mit dem blauen Plus-Zeichen, um den aktuellen Zoom zu speichern. Es erscheint ein Fenster, in dem Sie die neue Zoomvorgabe benennen können. Der hier eingegebene Name wird nun im Fenster angezeigt. Ein Eintrag darf nicht mit einem Stern (*) beginnen, da solche Namen für Systemeinträge reserviert sind. Es können bis zu 100 Einträge gespeichert werden.

Eine Zoomvorgabe kann mit dem Taster mit rotem Kreuz gelöscht werden. Der Eintrag muss zunächst angewählt sein, um gelöscht werden zu können. Systemeinträge mit einem Stern am Anfang können nicht gelöscht werden.

Ein Eintrag kann mit dem Taster mit der Eingabemarke umbenannt werden. Wählen Sie zunächst den Eintrag an und klicken Sie dann auf den Taster. In dem erscheinenden Dialogfeld können Sie nun den Eintrag umbenennen. Ein neuer Eintrag darf nicht mit einem Stern (*) beginnen.
