3D-Abbildungen (3D-Einführung)

Mit 3D-Abbildungen können Sie jeweils einen 3D-Raum als Ganzes in die 2D-Welt abbilden, wobei jede Abbildung eine andere Ansicht zeigen kann. Die Ansicht innerhalb eines Abbildung ist unabhängig von der aktuellen Ansicht des 3D-Raums, ändert sich also nicht, wenn Sie die Ansicht im Raum mittels Orbit oder Achsenrotation ändern.

So können Sie beispielsweise leicht mehrere feste, unterschiedliche Ansichten Ihres Modells erzeugen, die sich an jede Änderung im 3D-Modell entweder automatisch oder erst auf Anforderung anpassen, und haben so stets einen perfekten Überblick über die Lage aller Bauteile im Raum.

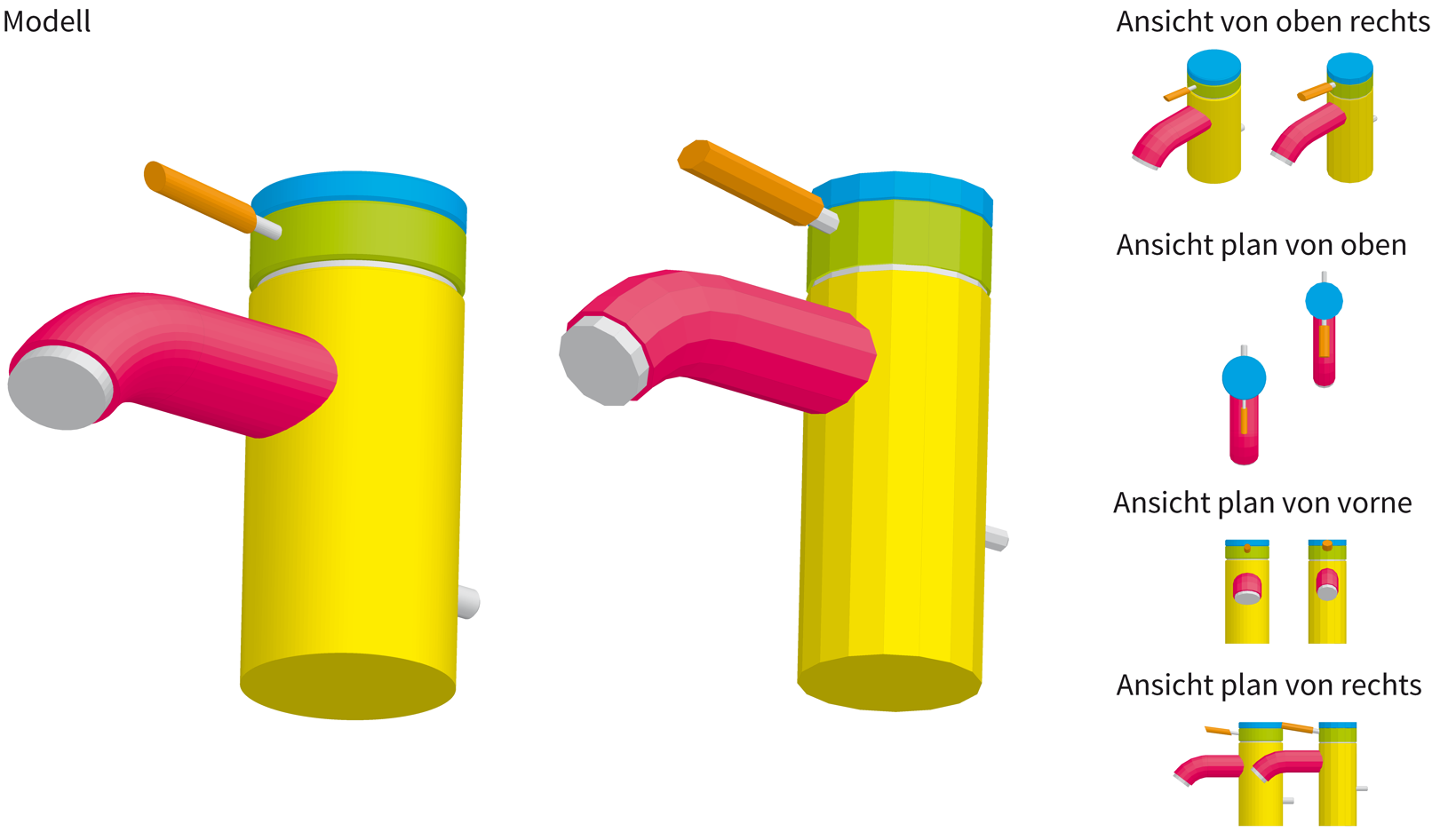

Das könnte wie folgt aussehen:

Eine 3D-Abbildung verhält sich wie ein 2D-Objekt, kann also mit normalen 2D-Befehlen bewegt, gedreht, skaliert und vervielfältigt werden. Dennoch registrieren sie weiterhin jede Änderung in der 3D-Welt. Für jede Abbildung kann festgelegt werden, ob sich diese automatisch oder nur auf Anforderung erneuert.

Nutzen Sie 3D > 3D-Raum in 2D abbilden > Unbegrenzt, um 3D-Abbildungen zu erzeugen.
